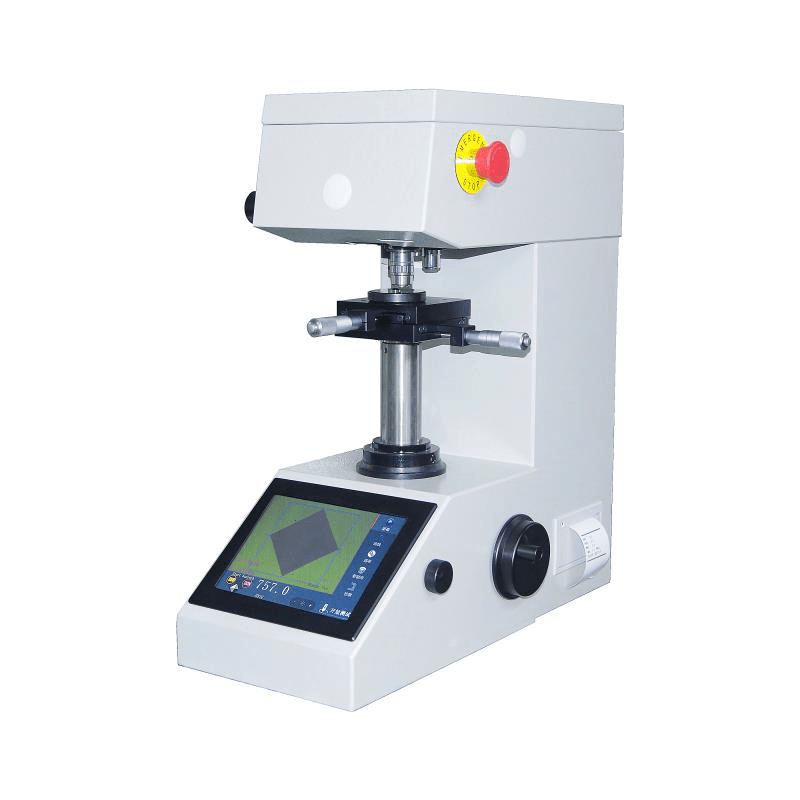

MHVS-5/10/30/50V Görsel Vickers Sertlik Ölçer

Geleneksel Vickers sertlik test cihazının aksine, bu Görsel Vickers sertlik test cihazı geleneksel ölçüm merceğinin kullanımını iptal eder, Vickers girinti görüntüsünü çalışma ekranına yansıtır ve ekrandaki girinti köşegenini ölçebilir. Test süreci, yüksek verimlilik, kolaylık ve hassas sertlik testi gereksinimlerinizi karşılamak için daha hızlı ve daha akıllıdır.

MHVS-5/10/30/50V Broşürü

Karakteristik of MHVS-5/10/30/50V Vickers Sertlik Ölçme Cihazı

"Aolong Kontrol Sistemi” Özellikleri:

  1. Yüksek Hassasiyetli Adım Kontrolü Elektrikli Yükleme Teknolojisi
  2. Test kuvvetinin yüksek doğruluğu
  3. Ana test kuvvetinin yüklenme hızı hızlı ve verimi yüksektir.
  4. Yüksek Hassasiyetli Sensör
  5. Benzersiz Değer Eğrisi
  6. Yükleme ve boşaltma hızı daha hızlı ve daha doğrudur
  7. Uzaktan kumanda ile gerçekleştirilebilir ve kullanımı basittir.
  8. Son Derece Hızlı Yükleme Hızı: Test Gücünün Yükleme Süresi 2-10 saniye
  9. Tüm sürecin akıllı kontrolü. Kesitsel kuvvet uygulaması, yumuşak hız değişimi, yüksek hassasiyet ve yüksek hızlı adım kontrolü, vb.

Görsel sistem özellikleri

  • Objektiflik: Görsel sistem objektiftir ve analiz sonuçları öznellikten etkilenmez.
  • Yüksek gri çözünürlük: İnsan gözünde genellikle 64 gri tonlama bulunurken, makine görüşü 256 gri tonlamaya ulaşabilir.
  • Gömülü görüntü teknolojisi, kamera + görüntüleme modu, girinti görüntüsü, doğrudan görüntüleme ekranı kullanarak geleneksel ölçüm merceğinin yerini alır.
  • Görsel Çip Türü: Endüstriyel Sınıf Özel Yüksek Çözünürlüklü Kamera
  • Kontrast, parlaklık, beyaz dengesi gibi ayarlamalar mevcut.
  • Görsel analiz modeli manuel operasyon sürecini basitleştirir, operatör yorgunluğunu azaltır ve ölçüm verilerini daha sezgisel ve kullanışlı hale getirir.
  • Her bir bağlantının optimize edilmesi, sertlik test cihazının genel performansını büyük ölçüde iyileştirir ve geleneksel sertlik test cihazına kıyasla %50 oranında zaman tasarrufu sağlar.
MHVS-5、10、30、50V 2

Görme sisteminin oküler ölçümüne göre avantajları

  • Ölçülmesi gereken yüzeyde doğrudan ölçüm yapıldığında görsel hata oluşmaz. Geleneksel yapıdaki sertlik ölçüm cihazı göz merceği ile ölçülür. Kalibrasyon çizgisi ve girinti aynı düzlemde değildir. Farklı görüş açılarında, kalibrasyon pozisyonu ve girinti pozisyonu görsel fark yaratacak ve bu da farklı görüş açılarına ve personel ölçümünün farklı sonuçlarına yol açacaktır.
  • Yüksek ölçüm doğruluğu: mekanik göz merceği hatası sorunu yoktur. Mekanik göz merceği helezon mikro yapılarının kalibrasyon çözünürlüğü yaklaşık 10 m'dir ve mekanik boşluk vardır, bu nedenle ölçüm yöntemini kesin bir şekilde tanımlamak gerekir. Görme sistemindeki görüntü sensörünün piksel aralığı 7.5 m'dir, bu da yüksek hassasiyete ve iyi ölçüm tutarlılığına sahiptir.
  • Çeşitli ölçüm modlarının iki boyutlu eş zamanlı ölçümlerini sağlayabilir, ölçüm sürecini basitleştirebilir ve ölçüm hızını artırabilir.
  • Dikdörtgen tanjant ölçüm yöntemi ile
  • Görsel yorgunluk yok, iş yoğunluğunun ölçümünü azaltın. Görme sistemi, gözlemlemesi rahat ve yorgun olmayan 65K gerçek renkli TFT LCD ekranı benimser ve aynı anda birçok kişi tarafından ölçülebilir.

Teknik parametreler of MHVS-5/10/30/50V Vickers Sertlik Ölçme Cihazı

ModelMHVS-5VMHVS-10VMHVS-30VMHVS-50V
Test kuvveti (kgf)0.2、0.3、0.5、1、2、3、50.3、0.5、1、2、3、5、100.5、1、2、3、5、10、20、301、2、3、5、10、20、30、50
Yükleme yöntemiOtomatik yükleme ve yükleme
Test kuvveti anahtarlamasıOtomatik
Dil seçimiÇince-İngilizce
Bekleme süresi5-60s
Girinti ve objektif lens değişimiOtomatik
Test edilebilir parametreHV\HK
Objektif lens10X、20X
Maksimum ölçüm uzunluğu400μm
Minimum Çözünürlük0.1μm
Numunenin maksimum yüksekliği160mm
Girinti merkezinden gövdeye olan mesafe135mm
Ölçek dönüşümüHV、HK、HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRK、HR15N、HR30N、HR45N、 HR15T、HR30T、HR45T、HBW
Dokunmatik ekranlı operasyon paneliGörüntü, Kuvvet Eğrisi, Seçenekler, Veritabanı, Kontrol, Yükleme Başlangıcı, Aydınlatma Ayarlaması, Nesne Mercek Değiştirme
Değer GöstergesiD1, D2 değeri, HV, HK göstergesi, sertlik değeri, dönüşüm değeri, raf ömrü, test süreleri
Işık kaynağı5V/3W beyaz ışık LED
İletişim arayüzüRS 232
İcra standartJJG151, GB/T 4340, ISO/DIN6507, ASTM E-384
Fotoğrafik cihazDahili HD kamera
Power SupplyAC90-240,50-60Hz
şekil boyutu473*190*637mm
Makine net ağırlığı70kg hakkında

Örnek gereksinimler

Vickers sertliği hem yumuşak hem de sert malzemeleri ölçmek için kullanılabilmesine rağmen, numuneler için kendi gereksinimleri de vardır. Yalnızca uygun numune seçilerek bunun neden olduğu hata önlenebilir ve doğru Vickers sertlik değeri elde edilebilir.

Örnek görünüm gereksinimleri

Vickers sertlik numunesinin yüzeyi pürüzsüz ve pürüzsüz olmalı, oksit pulları ve safsızlıklar olmamalı, yağ lekesi olmamalıdır. Genel olarak konuşursak, Vickers sertlik numunesinin yüzey pürüzlülük parametresi Ra 0.40 μm'den fazla değildir, küçük yük Vickers sertlik numunesinin 0.20 μm'den fazla değildir ve mikro Vickers sertlik numunesinin 0.10 μm'den fazla değildir. (Mikron, yüzey pürüzlülük parametresi Ra'nın birimidir.)

Numune hazırlama gereklilikleri

Vickers sertlik numunesi hazırlanırken aşırı ısıtma veya soğuk sertleştirmenin yüzey sertliğine olan etkisi en aza indirilmelidir.

Ayrıca, küresel veya konik gibi küçük kesitli veya düzensiz şekilli numuneler için numunelerin mozaiklenmesi veya özel platformların kullanılması gerekir.

Ana Bilgisayar Standart Yapılandırması of MHVS-5/10/30/50V Vickers Sertlik Ölçme Cihazı

İsimAdetİsimAdet
XY test yatağı1Dilim sıkıştırma masası1
Düz ağızlı sıkıştırma masası1Filament sıkıştırma masası1
tornavida2Yatay ayar vidası4
10X Mikrometre mercek1Vickers sertlik bloğu2
Seviye1Yedek sigorta2
Kullanım klavuzu1Ürün Yeterlilik Belgesi1
